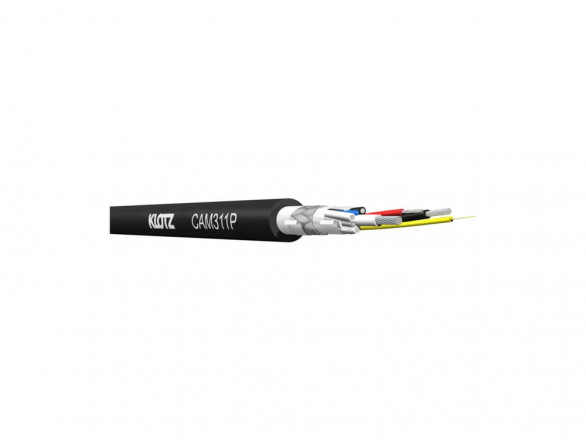

CAM311P Гибридно-оптический кабель (передача сигнала до 4000 м, 2 оптических кабеля single E9/125, 6 медных проводников (4хпитание, 2х контрольных), центр стальной сердечник 19х0,3 мм, PVC, черный
Кабель Klotz CAM311P разработан специально для подключения профессиональных HD камер и полностью соответствует стандарту SMPTE 311M. Он обладает прочной конструкцией и предлагает высокую производительность.
Кабель состоит из двух оптоволоконных одномодовых жил, которые изготовлены в соответствии с ITU-T G.657A. Это позволяет передавать сигнал высокой четкости на значительные расстояния - до 4000 метров. Также в состав кабеля входят четыре жилы питания и две жилы управления.
Изолированные стальные жилы, расположенные в центре кабеля, придают ему высокую прочность и защищают от возможного разрыва. Внешняя оболочка кабеля из полиуретана придает ему дополнительные характеристики, улучшающие его стойкость к механическим нагрузкам.
Прочный кабель Klotz CAM311P предоставляет надежное и высококачественное подключение для профессиональных HD камер, обеспечивая передачу сигнала высокой четкости на большие расстояния и защиту от внешних факторов.
Конструкция |
|
|---|---|
| Модель: | CAM311P |
| Материал оболочки: | полиуретан PUR |
| Структура экрана: | плетеный | луженая медь /покрытие 90% |
| Силовой корд: | сталь 1.30 мм² | 19 x 0.30 мм |
Линия управления |
|
| Проводник: | луженая медь | 0.22 мм² | 7 x 0.2 мм Ø |
| Диэлектрик: | ПВХ | 1.1 мм Ø | цвета- красный /серый |
| Сопротивление проводника при 20°C: | 80 Ом/км |
| Сопротивление диэлектрика: | 10 ГОм/км |
| Электрическая прочность диэлектрика: | 1750 В |
Оптическая линия |
|
| Волокно: | Single Mode | Е9/125 |
| Первое покрытие: | акрилат | 245 мкм Ø |
| Второе покрытие: | Ø 0.9 мм |
| Цвет покрытия волокон: | синий /желтый |
| Макс. затухание @1310 нм: | < 0.5 дБ/км |
Линия питания |
|
| Проводник: | луженая медь 0.60 мм² | 19 x 0.2 мм Ø |
| Диэлектрик: | ПВХ /полиэтилен | 1.5 мм Ø | цвета- 2 черный /2 белый |
| Сопротивление проводника при 20°C: | 30 Ом/км |
| Сопротивление диэлектрика: | 10 ГОм/км |
| Электрическая прочность диэлектрика: | 1750 В |
Механические характеристики |
|
| Внешний диаметр, макс: | Ø 9.2 мм |
| Температурный диапазон: | -40 .. +85 °C |
| Мин. радиус изгиба: | 90 мм |
| Максимальное усилие на растяжение: | 2000 Н |
| Максимальное усилие изменение геометрии /10 см: | 3000 Н |
| Вес кабеля: | 110 г/м |
в наличии: 550 м.
