LC3-C604-339 кабель связи витая пара F/UTP, категория 6 4х2х23AWG, solid, LDPE, для внутренней прокладки, упаковка 305м, цвет черный, бренд ITK
Предназначен для передачи данных в Структурированных Кабельных Системах. Используется в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring.

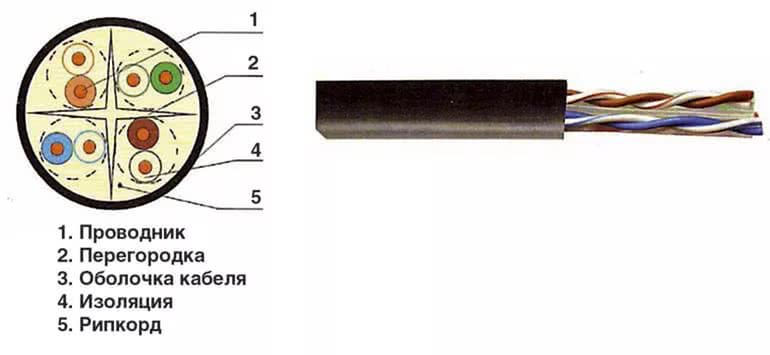

В основе кабеля лежат пары, образованные двумя токопроводящими медными проводниками, покрытыми изоляцией из ПВХ или полиэтилена высокой плотности, скрученными между собой с определенным шагом повивки и защищенными внешней оболочкой.
Для тех случаев, когда кабель связи требуется проложить вне помещений, например, по наружной стене здания, на крыше, в коллекторе, шахте, телефонной канализации при организации горизонтальных или вертикальных подсистем СКС и объединении коммутационных узлов, расположенных в разных зданиях, необходимо использовать кабель с повышенной прочностью внешней оболочки и устойчивый к жестким погодным условиям. Для этих целей и задач в ассортименте ITK предусмотрены LAN-кабели категории 5Е и 6, превосходно работающие в диапазоне 100-500МГц и отвечающие самым современным международным стандартам.
Преимущества
В основе LAN-кабеля ITK лежат пары, образованные двумя токопроводящими медными проводниками, покрытыми изоляцией из ПВХ или полиэтилена высокой плотности, скрученными между собой с определенным шагом повивки и защищенные внешней оболочкой.
Токопроводящие проводники могут быть однопроволочными и многопроволочными. Последние применяются в кабелях, используемых для изготовления коммутационных шнуров (патч-кордов).
Кабели в зависимости от рабочей частоты делятся на категории 5Е, 6, 6А, 7 (в соответствии с ISO/IEC 11801:2002(E) и ГОСТ Р 54429).
Количество пар под оболочкой в зависимости от типа витой пары варьируется от 1 до 100; они могут быть экранированными и неэкранированными.
Оболочка витой пары для внутренней прокладки в основном производится из ПВХ (PVC), полиэтилена (PE) или материала на основе комбинаций полиэтилена, поливинилхлорида и специальных добавок, замедляющего горение, малодымного и не содержащего галогенов в продуктах горения (LSZH), и также может быть неэкранированной или экранированной фольгой, металлической лентой или оплеткой из металлических проволок.

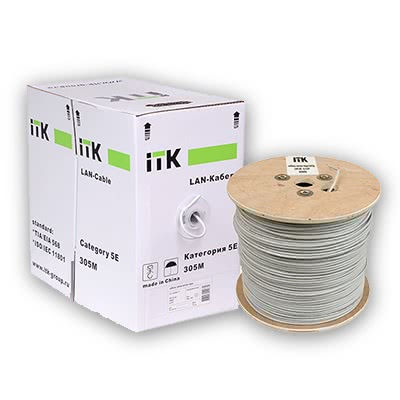

На кабеле нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. LAN-кабели поставляются в картонных коробках на катушках по 305 и 500 метров либо на барабанах.
Категория: | 6 |
---|---|
Тип кабеля: | F/UTP |
Кол-во пар: | 4 |
Внешний диаметр кабеля, мм: | 7,5 ± 0,2 |
Материал оболочки кабеля: | LDPE |
Толщина оболочки кабеля, мм: | 0,6 |
Материал экрана: | алюминиевая фольга |
Диаметр медного проводника: | 23 AWG (0,57 мм) |
Тип проводника: | однопроволочный (solid) |
Материал изоляции проводника: | полиэтилен высокой плотности (HDPE) |
Толщина изоляции, мм: | 0,26 |
Крестообразный разделитель: | есть |
Дренажный провод: | есть |
Разрывная нить (рип-корд): | есть |
Электрические характеристики |
|
Скорость распространения сигнала (NVP), %: | 69 |
Частота сигнала, МГц: | 250 |
Волновое сопротивление, Ом: | 100±15 |
Максимальное рассогласование емкости, пФ/100 м: | 330 |
Сопротивление проводника постоянному току при 20°C, Ом/100 м: | 9 |
Рассогласование задержки распространения сигнала, нс/100 м: | < 45 |
Монтажные и эксплуатационные характеристики |
|
Минимальный радиус изгиба: | 10 внешних диаметров кабеля |
Растягивающее усилие, Н: | 92 |
Температура прокладки кабеля, °C: | -10° ... +50° |
Температура эксплуатации, °C: | -60° ... +60° |
Масса 1 км кабеля, кг: | 42 |
Тип упаковки: | барабан |
Кабеля в упаковке, м: | 305 |
Цвет: | чёрный |
