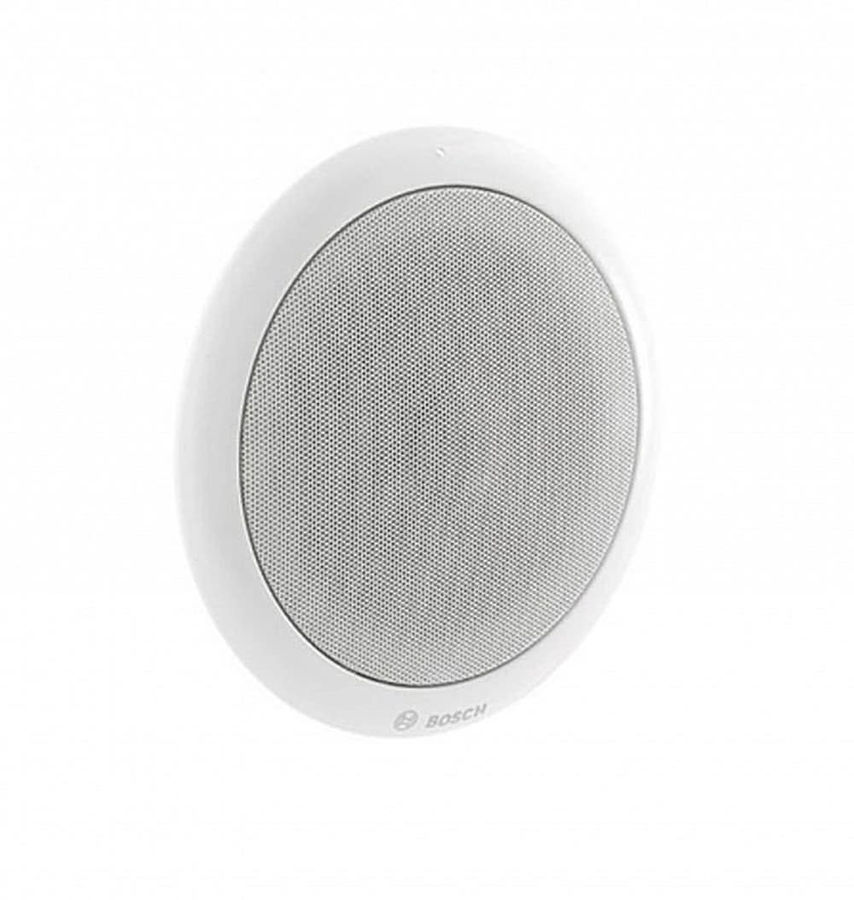

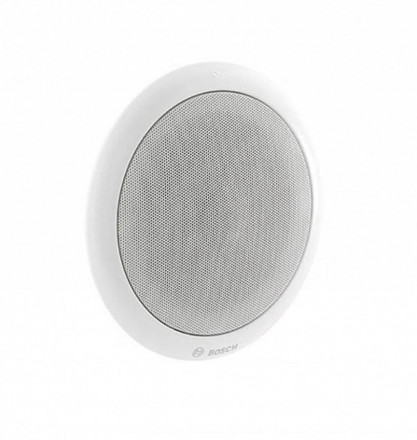

Bosch LC1-WM06E8

Bosch LC1-WM06E8

Модульные потолочные громкоговорители LC1 могут использоваться с самыми различными типами потолков. Они пригодны для высококачественного воспроизведения речи и музыки в системах оповещения, устанавливаемых внутри помещений.

Все громкоговорители имеют одинаковый размер решетки и могут использоваться в комбинации с одними и теми же монтажными аксессуарами. Рама громкоговорителя имеет возможность установки дополнительной платы индикации контрольного сигнала или платы контроля линий и оснащена стандартным световодом для индикации состояния контрольного сигнала.

Модельный ряд состоит:

LC1-UM06E8 — стандартная модель 6 Вт,

LC1-WM06E8 — стандартная модель 6 Вт, широкая диаграмма направленности, 4"

LC1-UM12E8 — высокопроизводительная модель 12 Вт,

LC1-UM24E8 — мощная модель 24 Вт.

Они пригодны для высококачественного воспроизведения речи и музыки в системах оповещения, устанавливаемых внутри помещений. В ассортименте также имеются металлический противопожарный купол и бокс для установки поверхность. В громкоговорителе и заднем боксе предусмотрена возможность установки дополнительного модуля контроля линии/ громкоговорителя.

Использование в системах аварийного оповещения
Громкоговорители для систем речевого и аварийного оповещения специально сконструированы для применения в зданиях, в которых работа систем оповещения регулируется официальными нормами. Модульные потолочные громкоговорители серии LC1 предназначены для систем речевого аварийного оповещения и соответствуют британскому стандарту BS 5839‑8.
Громкоговоритель оснащен встроенной защитой, которая обеспечивает целостность линии даже при повреждении громкоговорителя пожаром. Это позволяет сохранить целостность системы и работоспособность других громкоговорителей, которые могут использоваться для информирования людей о ситуации. Громкоговорители могут быть дополнительно оснащены металлическим противопожарным куполом для защиты кабельного подключения.
Громкоговорители имеют керамическую клеммную колодку, плавкий предохранитель, а также проводку, устойчивую к воздействию высоких температур..

Все громкоговорители Bosch способны непрерывно работать в течение 100 часов при номинальной мощности в соответствии со стандартами потребляемой мощности IEC 268-5. Компания Bosch разработала также специальный тест (SAFE) для демонстрации того, что они могут в течение более короткого времени работать с мощностью, в два раза превышающей номинальную. Это обеспечивает дополнительную степень надежности в критических условиях, что лучше удовлетворяет требования заказчика, обеспечивает более долгий срок службы и снижает риск возникновения неисправностей. Все пластиковые детали сконструированы из самозатухающего ударопрочного материала ABS (в соответствии с UL 94V0).

Монтаж модульных громкоговорителей серии LC1 отличается простотой и удобством. Громкоговоритель состоит из рамы с динамиком и металлической решетки с встроенным светодиодом, согласующим трансформатором и керамической винтовой клеммной колодкой. На раме имеется возможность установки дополнительной платы индикации контрольного сигнала и дополнительной платы контроля линии/ громкоговорителя. Отводы мощности на согласующем трансформаторе 70 / 100 В обеспечивают выбор излучения на полную мощность, половину, четверть и одну восьмую мощности.

В силу модульной концепции системы важно заказать не только потолочный громкоговорительLC1‑xMxxE, но и монтажный комплект для встроенной установки по вашему выбору, в соответствии с приведенным ниже описанием. Громкоговорители могут устанавливаться заподлицо в потолок при помощи U-образной металлической монтажной скобы LC1‑MMSB или пластикового монтажного кольца ABS LC1‑CMR с дополнительным задним корпусом LC1‑CBB.

LC1-MMSB Монтажная скоба
Металлическая монтажная скоба оснащена двумя потолочными зажимами, которые надежно закрепляются в отверстиях в потолке при помощи двух винтов с накатанной головкой. В скобе также предусмотрены два 4-миллиметровых отверстия для крепления скобы к тонким (металлическим) потолкам при помощи двух винтов. Имеются также две пружинных защелки (для поддержки V-образных пружин громкоговорителя). Скоба имеет также возможность прикрепления дополнительного металлического страховочного троса.

LC1-CMR Монтажное кольцо
Представляет собой альтернативу потолочной монтажной скобе. Монтажное ABS пластиковое кольцо оснащено двумя винтовыми направляющими зажимами для крепления монтажного кольца к потолку. Внутри кольца имеются также две пружинных защелки (для поддержки V-образных пружин громкоговорителя).

LC1-CBB Задний корпус
В верхней части монтажного кольца предусмотрена возможность крепления дополнительного заднего корпуса при помощи защелок. Сочетание монтажного кольца и заднего корпуса препятствует проникновению звука через полости потолка в соседние области, а также способствует защите громкоговорителя от пыли и падающих объектов.

LC1-CSMB Корпус для монтажа на поверхность
Данный ABS пластиковый корпус для монтажа на поверхность предназначен для крепления потолочного громкоговорителя к стенам или твердым потолкам. Для дополнительной возможности подвеса потолочного громкоговорителя в комплекте с корпусом для монтажа на поверхность имеется отдельный металлический подвесной комплект LC1‑MSK.

LC1‑MSK Металлический подвесной комплект
В данный комплект входит треугольная металлическая пластина, которая крепится при помощи двух винтов к задней части корпуса для монтажа на поверхность, а также три цепных подвески, сходящихся в крюке с проушиной.

LC1-MFD Металлический противопожарный купол
Удобство установки отдельных громкоговорителей и комбинаций громкоговорителей с противопожарными куполами. Противопожарный купол крепится к потолку перед установкой потолочного громкоговорителя. Противопожарный купол имеет двойной вход для соединителей, обеспечивающий сквозную проводку и возможность использования дополнительного металлического страховочного троса. Подключения осуществляются при помощи новаторского керамического соединителя на противопожарном куполе с возможностью сквозной проводки.

LC1-PIB Плата индикации контрольного сигнала
В громкоговорителях предусмотрена возможность установки дополнительной платы индикации контрольного сигнала. Эта небольшая плата со светодиодным индикатором может быть установлена в держатель, подключенный к светодиоду. За функционированием громкоговорителя можно следить при помощи мигающего светодиодного индикатора, встроенного в обод передней решетки. Требуемый уровень контрольного сигнала составляет 4 В при 20 кГц, а нагрузка на усилитель с этих плат не принимается в расчет.

LM1-TB Шасси для установки в ячейку подвесного потолка / Пружинное кольцо
Данный комплект дополнительного оборудования включает в себя пружинное кольцо и два шасси для установку в ячейку подвесного потолка для равномерного распределения нагрузки от зажимов потолочного громкоговорителя. Пружинное кольцо можно вставить в отверстие в потолке и разместить с внутренней стороны перед установкой громкоговорителя. Шасси для установки в ячейку подвесного потолка подходят для ячеек размером 600 мм.
