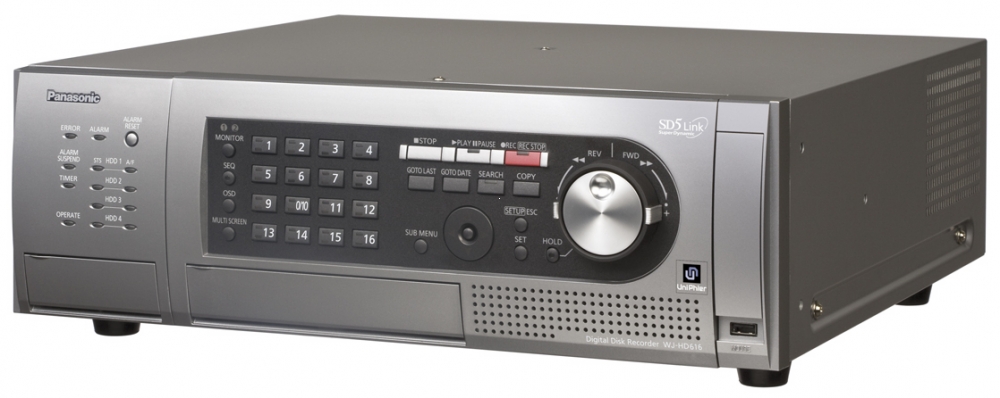

WJ-HD616K/G Аналоговый рекордер 16 входов, H.264, 200 изобр./c, до 4 HDD SATA, RAID5 с доп. платой WJ-NDB601, до 3-х доп. корзин расширения WJ-HDE400, 220-240 В АС. Panasonic
Panasonic WJ-HD616K/G 16-канальный цифровой дисковый H.264-рекордер реального времени, совместимый с мониторами Full HD и технологией SD5Link. Реализация кодека H.264 (High profile) в разработанной компанией Panasonic уникальной архитектуре высокой степени интеграции “UniPhier®” наряду с качественным изображением гарантирует высокую степень его сжатия. 16 аналоговых входов для видеокамер, из них 8 входов для камер Panasonic с управлением по коаксиальному кабелю и 4 звуковых входа.
Запись в реальном времени 200 изобр./c (поле), 100 изобр./c (кадр). Один выход на монитор для просмотра в реальном времени и воспроизведения (HDMI, BNC); один выход на монитор для просмотра в реальном времени (HDMI, BNC). 2 HDMI-интерфейса совместимы с мониторами, поддерживающими разрешение 1080i (1920 x 1080). Максимум 960/800 изобр./c на 16 каналах, выводимых на 2 монитора реального времени. Разнообразные режимы отображения: разделение экрана на 4 / 7 / 9 / 12 / 16 полей. Совместимость с технологией SD5Link (Super Dynamic 5 Link) и сигналом тревоги от i-VMD (интеллектуального видеодетектора движения) экономит место на диске и облегчает поиск фрагмента.
| Видеовходы: | 16 x 1.0 В [p-p] / 75 Ом композитных видеовходов (BNC) 8 x каналов с мультиплексированием данных управления (каналы 1 ~ 8) |
|---|---|
| Каскадные входы: | 2 x HDMI, 1x BNC |
| Видеовыходы: | 16 x 1.0 В [p-p] / 75 Ом композитных проходных видеовыходов (BNC), |
| Выходы на монитор: | 2 x HDMI, 2 x 1.0 В [p-p] / 75 Ом композитных видеовыхода (BNC), |
| Видеовыход (передний разъем RCA): | 1 x 1.0 В [p-p] / 75 Ом композитный видеовыход |
| Звуковые входы: | 4 x –10 дБВ, 10 кОм (RCA) (Каналы 1 ~ 4) |
| Звуковые выходы на задней панели: | 1 x –10 дБВ, 600 Ом |
| Звуковые выходы на передней панели: | 1 x –10 дБВ, 600 Ом |
| Запись: | H.264 (High profile), Кадр (720 x 576 пикселей), Поле (720 x 288 пикселей) |
| Сеть: | H.264 (High profile),QVGA (320 x 240 пикселей): независимая запись, Поле/кадр: зависимая запись |
| Общая частота кадров: | 200 изобр./c (поле), 100 изобр./c (кадр) |
| Управление камерами: | Панорама/наклон, масштабирование, фокус, диафрагма, предварительная установка (макс. 256 позиций), авторежим |
| Мультиэкранный режим: | Разделение на 4 / 7 / 9 / 12 / 16 квадратов |
| Копирование на внешние носители: | DVD±R, SD (SDHC) |
| Сетевой интерфейс: | 1 x разъем 10Base-T / 100Base-TX (RJ-45) |
| Сервисный порт: | 1 x разъем 10Base-T / 100Base-TX (RJ-45) |
| Количество клиентов: | Одновременно не более 8 |
| Источник тревоги : | 16 терминальных входов, 16 сигналов тревоги от камер, Источник PS-Data |
| Тревога: | 16 x входов (25-контактные разъемы D-sub, сухой контакт, норм. раз./норм. замкн.) 16 x выходов (25-контактные разъемы D-sub, с открытым коллектором, норм. раз./норм. замкн.) 1 x вход сброса тревоги, 1 x вход отложенной тревоги |
| Внешние носители: | 3 x высокоскоростных последовательных интерфейса. Только для модуля наращивания WJ-HDE400. |
| Запись: | Вход для аварийной записи, вход для режима внешней записи |
| Настройка времени: | Вход/выход для настройки времени |
| Внешнее управление: | Вход сигнала для переключения последовательности обзора. |
| Выход: | обнаружения отсутствия питания, выход готовности окончания работы. |
| Контроллер: | PS-Data (RS-485) 2 x RS-485 (RJ-11) PS-Data-совместимых порта для управления с контроллера WV-CU650 или с коммутатора WJ-SX650 |
| Интерфейс: | RS-485 для камеры 2 x RS-485 (RJ-11), 2/4 провода, полудуплекс, каналы 1 ~ 16 |
| Мышь: | 1 x порт USB-мыши (на передней панели) |
| Слот для SD-карт: | 1 x слот SD/SDHC-карты памяти (на передней панели) |
| Внутренний жесткий диск: | Максимум 4 жестких диска |
| Максимальное количество жестких дисков: | 31 жесткий диск (с тремя модулями наращивания WJ-HDE400 и с 9 x жесткими дисками в каждом модуле) |
| RAID Поддержка: | RAID5/RAID6 (с платой WJ-HDB601) |
| Источник питания: | 220 В – 240 В перем. тока, 50Гц |
| Потребляемая мощность: | 130 Вт |
| Рабочая температура окружающей среды: | +5°С - +45°С |
| Рабочая влажность окружающей среды: | Менее 85 % (без конденсата) |
| Размеры : | 430 x 132 x 400 мм (без учета резиновых опор и выступающих элементов) |
| Вес (примерно): | 16 кг. |
снят с производства
